陶瓷雕銑機出現斷刀應該怎么處理？原因及解決方案

在陶瓷加工領域，陶瓷雕銑機的穩定運行是保障生產效率與產品質量的關鍵。然而，斷刀問題卻時常困擾著加工企業，不僅會導致工件報廢、延誤生產周期，還可能對設備造成額外損傷，增加生產成本。因此，精準找出陶瓷雕銑機斷刀的原因并采取有效的解決方案，成為行業內亟待解決的問題。下面，我們將結合鑫騰輝數控官方網站的專業數據，詳細分析陶瓷雕銑機斷刀的常見原因及對應解決辦法。

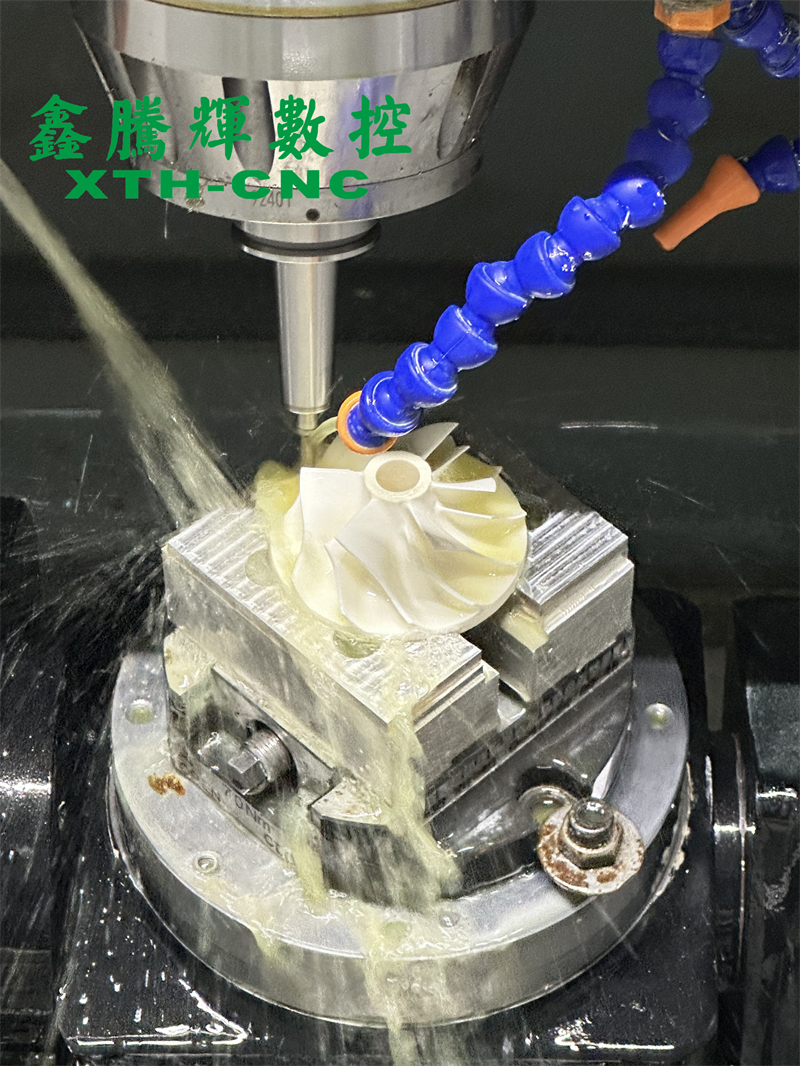

一、陶瓷雕銑機斷刀的常見原因及解決方案

原因 1：刀具選型不當

刀具是陶瓷雕銑機加工的核心部件，選型是否合適直接決定了加工過程的穩定性。在陶瓷加工中，若選用的刀具與陶瓷材料硬度、加工工藝不匹配，極易引發斷刀。根據鑫騰輝數控官方網站數據顯示，加工高硬度陶瓷（如氧化鋯）時，若使用 carbide 刀具，由于其硬度遠低于氧化鋯，在切削過程中易出現崩刃現象，進而導致斷刀；而在加工窄縫或深腔時，若選用長徑比過大的刀具，會因刀具剛性不足，在高速旋轉切削中發生彎曲變形，最終斷裂。

解決方案：需根據陶瓷材料硬度和加工工藝重新選型。加工高硬度陶瓷（如氧化鋯），應選用金剛石刀具或立方氮化硼刀具，這類刀具硬度高、耐磨性強，能有效應對高硬度陶瓷的切削需求；加工窄縫或深腔時，需選擇長徑比小的刀具，通常要求長徑比≤5。例如，當加工深度為 10mm 的窄縫時，應選用直徑≥2mm 的刀具，而非 1mm 刀具，以此保證刀具具備足夠的剛性，避免斷刀。

原因 2：加工參數設置過高

加工參數的合理設置對陶瓷雕銑機的運行至關重要，需結合陶瓷零件的材質、厚度、加工精度要求等綜合確定。若主軸轉速、進給量、切削深度等參數超出陶瓷零件加工的適配范圍，會使刀具在切削過程中承受過大的切削力和切削熱，超出刀具的承載極限，從而引發斷刀。鑫騰輝數控官方網站的陶瓷零件加工案例顯示，加工厚度 5 - 10mm 的氧化鋁陶瓷零件（常規精度要求）時，若盲目將主軸轉速設為 20000r/min、進給量設為 800mm/min，易導致刀具因負荷過重頻繁斷刀；而加工薄壁氧化鋯陶瓷零件（厚度 1 - 3mm，高精度要求）時，過高參數引發斷刀的概率會更高。

解決方案：一旦出現因參數過高導致的斷刀，需立即停機并結合陶瓷零件特性調整參數，采用 “低參數試切法” 重新測試。針對不同陶瓷零件類型，參考鑫騰輝數控官方推薦參數范圍調整：加工厚度 5 - 10mm 的氧化鋁陶瓷零件（常規精度），可先將主軸轉速降至 12000 - 15000r/min、進給量降至 400 - 600mm/min；加工厚度 1 - 3mm 的薄壁氧化鋯陶瓷零件（高精度），則需將主軸轉速控制在 8000 - 12000r/min、進給量降至 200 - 350mm/min。試切時觀察切削狀態，若切削平穩、無異常振動和零件崩邊，再逐步微調提升參數，直至找到適配當前陶瓷零件的最優參數組合。同時，嚴格控制切削深度，加工常規厚度陶瓷零件時，單次切削深度不宜超過刀具直徑的 1/3（如直徑 4mm 刀具，單次深度≤1.3mm）；加工薄壁陶瓷零件時，單次切削深度需進一步降低至刀具直徑的 1/5 - 1/4（如直徑 4mm 刀具，單次深度≤0.8 - 1mm），避免刀具因切削負荷過大而斷刀。

原因 3：刀具裝夾不牢固

刀具裝夾是陶瓷雕銑機加工前的重要準備工序，若裝夾不牢固，會導致刀具在加工過程中出現徑向跳動，使刀具受力不均，進而引發斷刀。在實際生產中，刀具夾頭內殘留切屑、油污，或夾頭出現磨損（如內孔變形），以及裝夾時刀具伸出長度不一致、緊固力矩不足等，都是導致刀具裝夾不牢固的常見因素，尤其在加工高精度陶瓷零件時，裝夾問題引發的斷刀影響更為顯著。

解決方案：首先拆解刀具夾頭，徹底清潔夾頭內的切屑和油污，確保夾頭內孔干凈整潔；接著檢查夾頭是否存在磨損，若發現內孔變形等磨損情況，需及時更換夾頭。重新裝夾刀具時，根據陶瓷零件加工精度要求控制刀具伸出長度誤差，常規精度零件加工誤差需≤0.1mm，高精度零件加工誤差需≤0.05mm。隨后用扳手按標準力矩緊固刀具，加工常規陶瓷零件時，緊固力矩通常為 25 - 30N?m；加工高精度陶瓷零件時，需提升至 30 - 35N?m（具體數值可參考設備說明書），以此保證刀具裝夾牢固，減少徑向跳動，避免斷刀。

原因 4：陶瓷坯料存在缺陷

陶瓷坯料的質量直接影響加工過程的穩定性，若坯料本身存在裂紋、雜質等缺陷，在切削陶瓷零件的過程中，缺陷部位會對刀具產生額外的沖擊力，導致刀具突然受力過大而斷刀。尤其是加工形狀復雜的陶瓷零件（如帶有異形孔、曲面的零件）或易崩邊的薄型陶瓷零件（如薄型氧化鋁陶瓷零件）時，坯料缺陷引發斷刀的概率更高。

解決方案：在加工前，需針對陶瓷零件的加工需求對坯料進行全面檢查，采用強光照射結合放大鏡觀察的方式，仔細排查坯料表面及內部是否存在裂紋、雜質，若發現有缺陷的坯料，應及時剔除，避免用于零件加工。對于易崩邊的薄型陶瓷零件（如厚度≤3mm 的氧化鋁、氧化鋯零件），可在坯料邊緣涂抹 “加固膠”（如環氧樹脂膠），增強坯料邊緣的強度；加工帶有異形孔的陶瓷零件時，采用 “預鉆孔引導” 方式，先在加工起點鉆直徑略小于刀具的引導孔，再從孔位切入，通過這種方式減少刀具切入時的沖擊力，降低斷刀風險。

原因 5：設備精度異常

陶瓷雕銑機的設備精度是保證陶瓷零件加工質量和避免斷刀的基礎，尤其是加工高精度陶瓷零件（如尺寸公差要求≤±0.01mm）時，設備精度的微小偏差都可能導致刀具受力不均，進而引發斷刀。根據鑫騰輝數控官方網站的技術標準，加工常規精度陶瓷零件時，主軸徑向跳動誤差應≤0.005mm；加工高精度陶瓷零件時，主軸徑向跳動誤差需控制在≤0.003mm，導軌平行度也需根據零件精度要求對應提升，若超出這些標準，會嚴重影響加工穩定性。

解決方案：當懷疑設備精度異常導致斷刀時，需結合陶瓷零件的精度要求對設備進行針對性檢測。加工常規精度陶瓷零件時，用百分表測量主軸徑向跳動，若超差需調整主軸軸承；加工高精度陶瓷零件時，需用千分表進行更精密的測量，若軸承磨損嚴重則需更換高精度主軸。檢查導軌平行度時，加工常規精度零件可采用激光干涉儀基礎檢測模式，加工高精度零件則需啟用高精度檢測模式，若發現偏差較大，需由專業技術人員重新校準導軌。待設備精度恢復至對應陶瓷零件的加工標準后，再用廢料進行試加工，確認切削平穩后，方可正式加工陶瓷零件，避免因精度問題導致斷刀。

二、關鍵提示

當陶瓷雕銑機出現斷刀情況時，操作人員需立即停機，防止斷刀殘片劃傷陶瓷零件表面或對設備造成進一步損傷。隨后，用壓縮空氣配合專用清理工具徹底清理斷刀殘片和陶瓷切屑，尤其注意清理設備工作臺縫隙和夾具角落的殘留雜質。針對不同精度的陶瓷零件加工，建議搭配適配的 “斷刀檢測裝置”：加工常規精度零件可選用紅外檢測裝置，加工高精度零件則建議安裝力傳感器式檢測裝置，這類裝置能更靈敏地實時監測刀具狀態，減少斷刀后對陶瓷零件的損耗。

三、專業支持

若你在不同類型陶瓷零件（如氧化鋁、氧化鋯、氮化硅陶瓷零件）的雕銑加工中，遇到斷刀及設備參數適配、精度校準等問題，可隨時聯系鑫騰輝數控孟經理，聯系電話：13699899025。鑫騰輝數控擁有針對各類陶瓷零件加工的專項技術方案，能結合零件特性提供定制化的參數設置指導和設備維護建議，助力你的陶瓷零件加工生產順利進行。

綜上所述，陶瓷雕銑機斷刀問題需結合陶瓷零件的材質、厚度、精度要求等精準分析原因，再采取對應解決方案。在實際生產中，需根據零件特性科學選型刀具、適配加工參數、規范刀具裝夾、嚴格把控坯料質量并定期校準設備精度，同時做好斷刀后的應急處理，才能最大程度減少斷刀帶來的損失，保障陶瓷零件加工的穩定高效。
